Moduł POE zasilanie przez Ethernet IEEE802.3af/at, wyjście 12V, kompatybilny z kamerami IP
Model: Ozikam-PoE-48

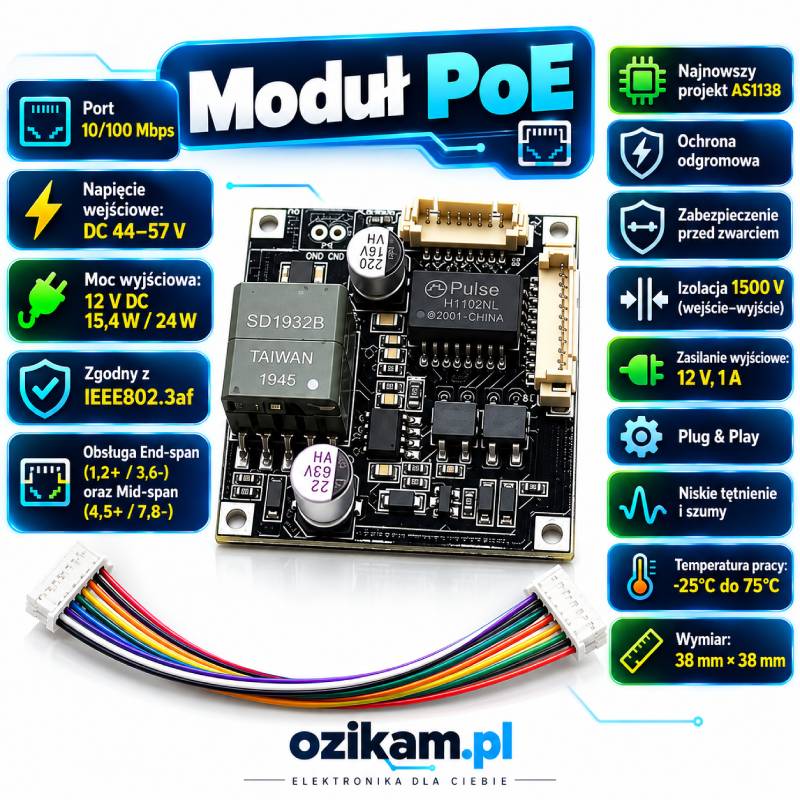

Nowy moduł PoE PCB IEEE 802.3af przekształcający napięcie 44–57V na 12V DC / 1A. Obsługuje transmisję 10/100 Mb/s oraz zasilanie End-span i Mid-span. W zestawie płytka 38 × 38 mm oraz 8-pinowy przewód połączeniowy.
Opis produktu
Najważniejsze informacje podane w bardziej czytelnym układzie, bez ściany tekstu.
Moduł PoE 48V na 12V 1A – płytka PCB do kamer IP
Nowy i w 100% sprawny moduł Smart PoE przeznaczony między innymi do naprawy, wymiany lub modernizacji modułu PoE w kompatybilnych kamerach IP.
Moduł przyjmuje napięcie DC 44–57V i zapewnia na wyjściu 12V DC / 1A. Obsługuje standard IEEE 802.3af/at oraz transmisję sieciową 10/100 Mb/s.
Płytka obsługuje zasilanie End-span oraz Mid-span, posiada zabezpieczenie przeciwzwarciowe i izolację wejście–wyjście 1500V.
Moduł Smart PoE 44–57V na 12V
Moduł umożliwia pobranie zasilania z instalacji PoE i przekształcenie go do napięcia 12V DC potrzebnego przez kompatybilną kamerę IP.
Obsługuje transmisję 10/100 Mb/s oraz dwa sposoby przesyłania zasilania: End-span 1,2+ / 3,6- oraz Mid-span 4,5+ / 7,8-.
Na płytce znajdują się czytelne oznaczenia linii TX, RX, 12V, GND oraz LED, ułatwiające prawidłowe połączenie modułu z elektroniką kamery i złączem RJ45.
Ważne przy wymianie modułu PoE w kamerze
Przed podłączeniem nowej płytki należy bezwzględnie sprawdzić układ pinów i przewodów w starej kamerze.
W różnych modelach kamer kolejność przewodów może być zupełnie inna, nawet jeżeli zastosowana wtyczka wygląda identycznie i fizycznie pasuje do nowego modułu.
Nie należy przekładać starej wtyczki 1:1 bez wcześniejszego sprawdzenia funkcji poszczególnych przewodów. Przed uruchomieniem należy zweryfikować przede wszystkim 12V, GND oraz linie TX i RX i w razie potrzeby odpowiednio zmienić kolejność przewodów we wtyczce.
Nieprawidłowe podłączenie może spowodować brak transmisji sieciowej, brak zasilania, a w skrajnym przypadku uszkodzenie modułu lub elektroniki kamery.

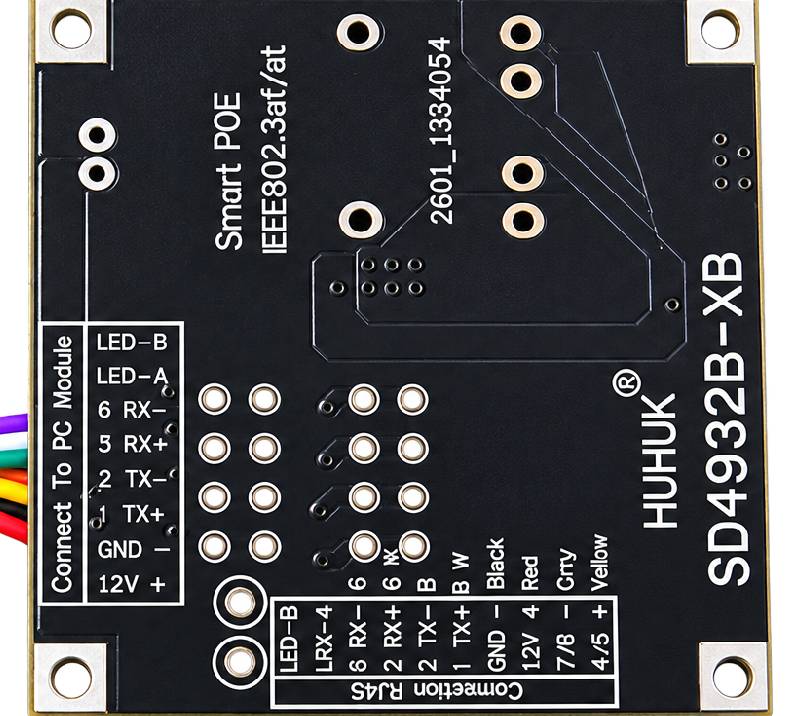

Oznaczenia połączenia z modułem kamery
Złącze opisane na płytce jako Connect To IPC Module posiada następujące oznaczenia:
- LED-B
- LED-A
- 6 RX-
- 3 RX+
- 2 TX-
- 1 TX+
- GND -
- 12V +
Połączenie od strony RJ45
Na płytce znajduje się również opis połączenia Connection RJ45. Obejmuje ono linie transmisji TX/RX, zasilanie 12V i GND oraz pary wykorzystywane do zasilania PoE.
- 1 TX+
- 2 TX-
- 3 RX+
- 6 RX-
- 4/5 +
- 7/8 -
- 12V
- GND
- LED
Parametry
- Stan: nowy, 100% sprawny
- Typ: moduł Smart PoE PCB
- Standard PoE: IEEE 802.3af/at
- Napięcie wejściowe: DC 44–57V
- Napięcie wyjściowe: 12V DC
- Prąd wyjściowy: do 1A
- Transmisja: 10/100 Mb/s
- End-span: 1,2+ / 3,6-
- Mid-span: 4,5+ / 7,8-
- Izolacja wejście–wyjście: 1500V
- Zabezpieczenie: przeciwzwarciowe
- Ochrona: zabezpieczenie przeciwprzepięciowe / odgromowe
- Temperatura pracy: od -25°C do +75°C
- Wymiary: 38 × 38 mm
- Wyjście: niskie tętnienia i szumy
Zawartość zestawu
- 1 × płytka PCB modułu PoE,
- 1 × 8-pinowy przewód połączeniowy PoE.
Specyfikacja
Kompatybilność i sposób pracy
Przykładowy adres strumienia
Jeśli producent podaje konkretną ścieżkę RTSP, pokażemy ją tutaj. Nie zgadujemy formatu adresu na podstawie samej marki.
Informacje dotyczące bezpieczeństwa produktu
Dane producenta i podstawowe informacje GPSR w czytelnym układzie.
Producent
OziKam
ul. Srebrna 5a
81-154 Gdynia, Polska
Identyfikacja produktu
Model: Ozikam-PoE-48
Typ produktu: Moduł PoE
Bezpieczeństwo i użytkowanie
Urządzenie należy użytkować zgodnie z instrukcją. Stosować wyłącznie z odpowiednim źródłem zasilania. Chronić urządzenie i jego złącza przed warunkami, do których dany model nie jest przeznaczony. Nie otwierać ani nie modyfikować urządzenia podczas pracy. Szczegółowe wymagania znajdują się w instrukcji produktu.
