Splitter PoE 48v-12v do kamer IP
Model: ozikam-spliterPoE
Jeśli twoje kamery nie posiadają PoE a chciałbyś właśnie zasilić kamery z np. rejestratora PoE lub Switcha, to ten splitter jest właśnie dla ciebie. Podłączamy kabel Rj45 do rejestratora z zasilaniem 48v, następnie przeciągamy kabel w miejsce gdzie będzie kamera, podłączamy regulator PoE i na wyjściu mamy już prąd 12v max 2A. Podłączamy kamerę która nie posiada PoE właśnie do tego splittera i mamy zasilanie oraz internet.
Opis produktu
Najważniejsze informacje podane w bardziej czytelnym układzie, bez ściany tekstu.
Splitter PoE 48V na 12V do kamer IP – IEEE 802.3af/at
Splitter PoE 48V na 12V umożliwia zasilanie kamer IP, które nie posiadają wbudowanej obsługi PoE, za pomocą standardowej instalacji sieciowej PoE. Urządzenie rozdziela sygnał przesyłany przewodem Ethernet na transmisję danych RJ45 oraz zasilanie 12V.
Splitter może być wykorzystany między innymi wtedy, gdy kamera IP jest zasilana napięciem 12V, ale instalacja została wykonana z wykorzystaniem switcha PoE lub rejestratora NVR PoE. Dzięki temu do miejsca montażu kamery można poprowadzić jeden przewód sieciowy.
Adapter PoE 48V na 12V do kamery IP
Splitter przeznaczony jest do kamer IP, które nie posiadają własnego wejścia PoE, ale mogą być zasilane napięciem 12V.

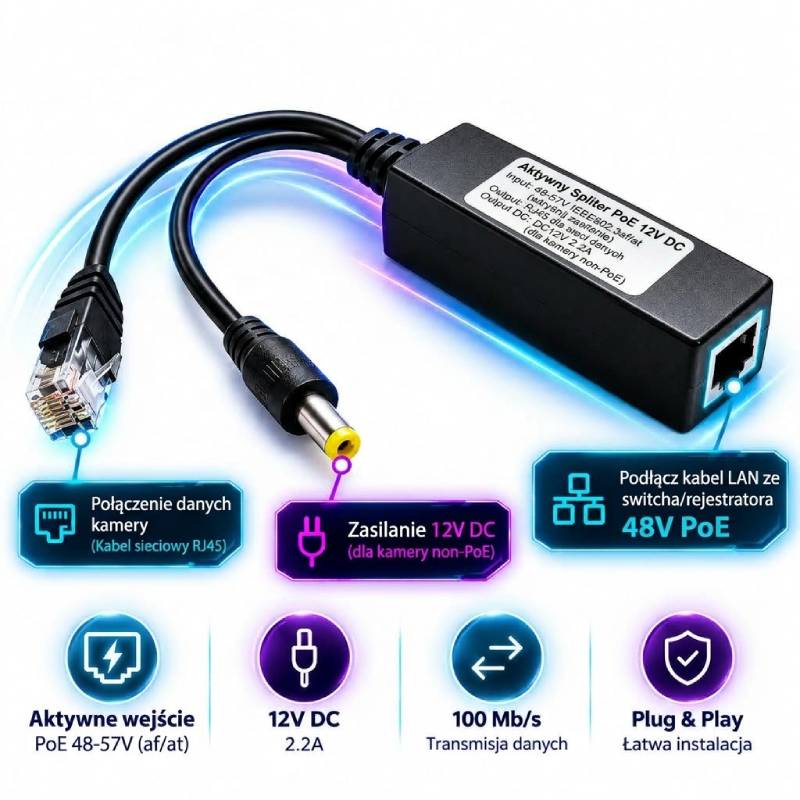

Do splittera doprowadzany jest przewód sieciowy z napięciem PoE 48–57V. Urządzenie następnie rozdziela połączenie na dwa wyjścia: RJ45 do transmisji danych oraz wtyk zasilający DC 5.5 × 2.1 mm z napięciem 12V.
Pozwala to wykorzystać switch PoE lub rejestrator PoE również z kompatybilną kamerą, która fabrycznie nie obsługuje bezpośredniego zasilania PoE.
Jak działa splitter PoE 48V na 12V?
Od switcha PoE lub rejestratora NVR z portami PoE prowadzimy przewód Ethernet RJ45 do miejsca, w którym znajduje się kamera.
Na końcu przewodu podłączamy splitter. Urządzenie odbiera z przewodu sieciowego dane oraz napięcie PoE, a następnie udostępnia osobno połączenie sieciowe RJ45 oraz zasilanie 12V.
Do wyjścia RJ45 podłączamy port sieciowy kamery, natomiast wtyk DC podłączamy do wejścia zasilania 12V kamery.
Kiedy warto zastosować splitter PoE?
Splitter jest przydatny przede wszystkim wtedy, gdy posiadamy kamerę IP bez wbudowanego PoE, ale instalacja monitoringu została wykonana przy użyciu switcha PoE lub rejestratora posiadającego porty PoE.
Zamiast prowadzić osobny przewód zasilający do kamery, można przesłać zasilanie oraz dane jednym przewodem sieciowym, a dopiero przy kamerze rozdzielić je za pomocą splittera.
Czy splitter PoE pozwala podłączyć kamerę 12V do switcha PoE?
Tak, pod warunkiem że parametry kamery oraz źródła PoE są zgodne z parametrami splittera. Urządzenie przyjmuje napięcie wejściowe 48–57V PoE i na wyjściu zapewnia 12V przeznaczone do zasilania kompatybilnego urządzenia.
Splitter obsługuje standardy IEEE 802.3af/at.
PoE do kamery bez PoE – jak wygląda podłączenie?
- Podłącz przewód Ethernet do portu PoE switcha lub rejestratora.
- Poprowadź przewód sieciowy do miejsca montażu kamery.
- Podłącz przewód RJ45 do wejścia splittera PoE.
- Wyjście RJ45 splittera podłącz do portu LAN kamery.
- Wtyk DC 5.5 × 2.1 mm podłącz do wejścia zasilania kamery 12V.
Dzięki takiemu rozwiązaniu jednym przewodem Ethernet można doprowadzić do miejsca instalacji zarówno transmisję sieciową, jak i energię potrzebną do zasilania kamery.
Transmisja danych do 100 Mb/s
Splitter obsługuje transmisję sieciową z prędkością do 100 Mb/s, dzięki czemu może być stosowany w kompatybilnych instalacjach monitoringu IP.
Według parametrów urządzenia maksymalny zasięg połączenia wynosi do 100 metrów.
Wbudowana dioda LED informuje o pracy urządzenia i ułatwia kontrolę poprawności zasilania podczas montażu.
Jedna skrętka – internet i zasilanie kamery
Największą zaletą zastosowania splittera jest możliwość wykorzystania jednego przewodu sieciowego do doprowadzenia połączenia sieciowego oraz energii do miejsca montażu kamery.
Dopiero bezpośrednio przy kamerze sygnał zostaje rozdzielony na RJ45 oraz zasilanie DC 12V.
Rozwiązanie to może znacznie uprościć wykonanie instalacji w miejscach, w których nie ma gniazda 230V w pobliżu kamery.
Parametry techniczne splittera PoE 48V / 12V
- Rodzaj urządzenia: splitter PoE
- Napięcie wejściowe: 48–57V PoE
- Napięcie wyjściowe: 12V
- Prąd wyjściowy: 2.2A
- Standard PoE: IEEE 802.3af/at
- Prędkość transmisji: do 100 Mb/s
- Maksymalny zasięg: do 100 m
- Wyjście sieciowe: RJ45
- Wyjście zasilania: DC 5.5 × 2.1 mm
- Sygnalizacja pracy: dioda LED
- Temperatura pracy: od -10°C do +50°C
- Wymiary: 80 × 28 × 24 mm
- Długość przewodu: 250 mm
- Zastosowanie: kamery IP zasilane napięciem 12V

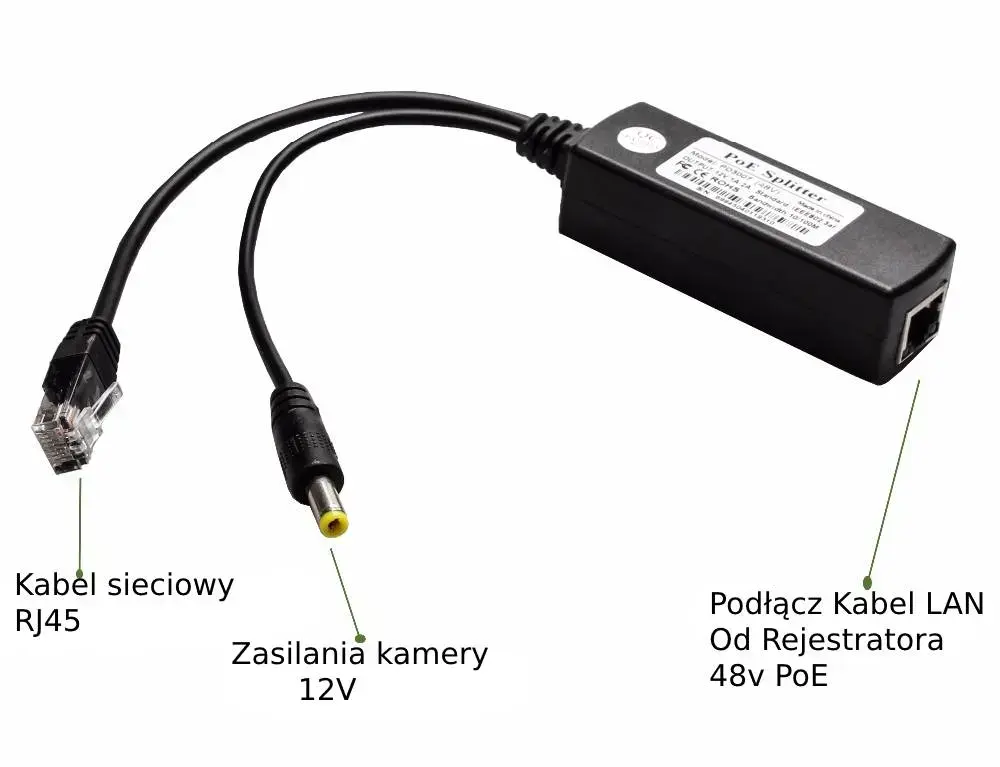

Jakie złącza posiada splitter?
Po stronie kamery splitter posiada dwa osobne wyjścia:
- RJ45 – do transmisji danych sieciowych,
- DC 5.5 × 2.1 mm – do zasilania urządzenia napięciem 12V.
Przed zakupem należy sprawdzić, czy kamera wykorzystuje napięcie 12V oraz zgodny rozmiar gniazda zasilającego.
Czy splitter działa z rejestratorem PoE?
Splitter może zostać wykorzystany z kompatybilnym rejestratorem NVR PoE lub switchem PoE, jeżeli jego port zapewnia zasilanie zgodne ze standardem IEEE 802.3af/at i parametrami wejściowymi urządzenia.
Pozwala to wykorzystać instalację PoE także z kamerą, która posiada zwykłe wejście Ethernet oraz osobne gniazdo zasilania 12V.
Najważniejsze informacje
- zamienia zasilanie PoE 48–57V na 12V,
- przeznaczony do kompatybilnych kamer IP bez wbudowanego PoE,
- obsługuje IEEE 802.3af/at,
- wyjście zasilania DC 5.5 × 2.1 mm,
- osobne wyjście sieciowe RJ45,
- transmisja do 100 Mb/s,
- zasięg do 100 metrów,
- wyjście 12V 2.2A,
- dioda LED sygnalizująca pracę.
Specyfikacja
Kompatybilność i sposób pracy
Przykładowy adres strumienia
Jeśli producent podaje konkretną ścieżkę RTSP, pokażemy ją tutaj. Nie zgadujemy formatu adresu na podstawie samej marki.
Informacje dotyczące bezpieczeństwa produktu
Dane producenta i podstawowe informacje GPSR w czytelnym układzie.
Producent
OziKam
ul. Srebrna 5a
81-154 Gdynia, Polska
Identyfikacja produktu
Model: ozikam-spliterPoE
Typ produktu: Spliter
Bezpieczeństwo i użytkowanie
Urządzenie należy użytkować zgodnie z instrukcją. Stosować wyłącznie z odpowiednim źródłem zasilania. Chronić urządzenie i jego złącza przed warunkami, do których dany model nie jest przeznaczony. Nie otwierać ani nie modyfikować urządzenia podczas pracy. Szczegółowe wymagania znajdują się w instrukcji produktu.
Najczęściej zadawane pytania
Najważniejsze odpowiedzi w bardziej widocznym i uporządkowanym układzie.
Do czego służy splitter PoE 48V na 12V?
Splitter umożliwia zasilanie kamery IP napięciem 12V, która nie ma wbudowanego PoE, przy użyciu switcha PoE lub rejestratora NVR z portami PoE. Jeden przewód Ethernet doprowadza dane i zasilanie, a splitter rozdziela je na wyjście RJ45 oraz zasilanie DC 12V.
Jakie standardy PoE obsługuje splitter?
Urządzenie obsługuje standardy IEEE 802.3af oraz IEEE 802.3at.
Jakie jest napięcie wejściowe i wyjściowe splittera?
Napięcie wejściowe wynosi 48–57V PoE, a wyjściowe 12V. Maksymalny prąd wyjściowy to 2,2A.
Jakie złącza znajdują się na wyjściu splittera?
Splitter ma dwa wyjścia: RJ45 do transmisji danych sieciowych oraz wtyk zasilający DC 5.5 × 2.1 mm do zasilania kamery napięciem 12V.
Czy splitter obsługuje transmisję danych 100 Mb/s i jaki ma zasięg?
Tak, splitter obsługuje transmisję do 100 Mb/s, a maksymalny zasięg połączenia wynosi do 100 metrów.
