Jak podłączyć kamerę IP do rejestratora PoE – praktyczna instrukcja
Rejestrator z portami PoE potrafi znacząco uprościć instalację monitoringu: zamiast ciągnąć osobny kabel zasilający do każdej kamery, wystarczy jeden przewód Ethernet. W praktyce pojawia się jednak kilka pytań – czy kamera musi być tej samej marki, co zrobić z kamerą bez PoE i jak poradzić sobie, gdy kamer jest więcej niż portów PoE.
Poniżej znajdziesz krok po kroku, jak podłączyć kamerę IP do rejestratora PoE, na co uważać przy adresacji IP i kiedy lepiej zastosować dodatkowy switch PoE.
Jak działa rejestrator z portami PoE
Rejestrator IP z wbudowanymi portami PoE pełni dwie funkcje jednocześnie: nagrywa obraz z kamer i zasila je przez ten sam kabel sieciowy. Kamera nie potrzebuje wtedy osobnego zasilacza – wystarczy przewód Ethernet wpięty do portu PoE rejestratora.
Standardem spotykanym w takich urządzeniach jest PoE 802.3af, który dostarcza do urządzenia ograniczoną moc. To wystarcza dla typowych kamer IP, ale przy kamerach z dużym zoomem, wycieraczką czy mocnym doświetleniem warto sprawdzić pobór mocy.
Dobrym przykładem rejestratora z wbudowanym PoE jest Rejestrator IP z PoE Obsługa do 16 kamer IP - Automatyczna konfiguracja! – obsługuje do 16 kamer IP, ma 8 portów PoE w standardzie 802.3af i jedną zatokę na dysk do 8 TB.

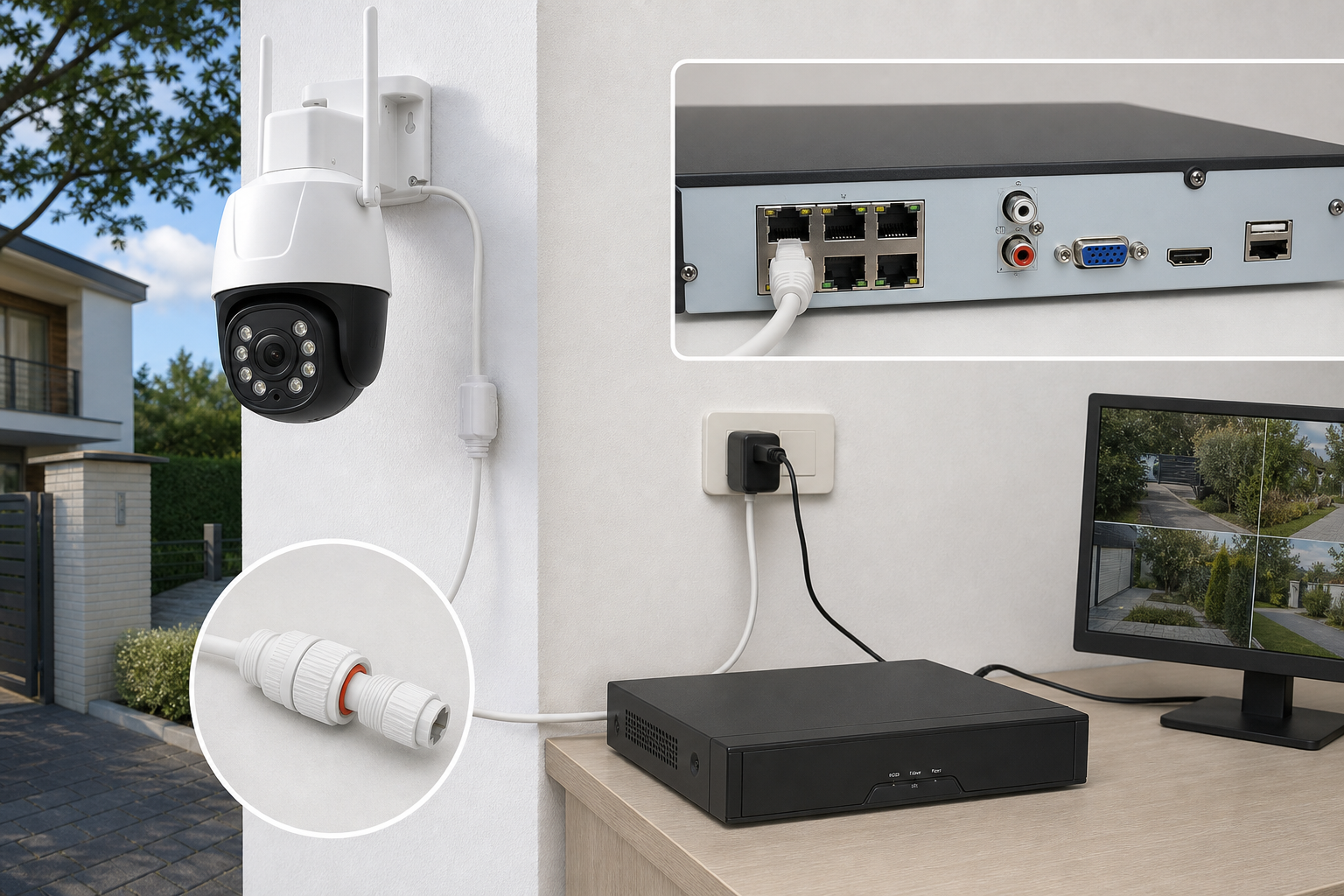

Połączenie kamery z rejestratorem – krok po kroku
- Zamontuj kamerę w docelowym miejscu i przygotuj przewód Ethernet sięgający do rejestratora.
- Wepnij kabel do portu PoE w rejestratorze. Kamera powinna zostać zasilona automatycznie.
- Poczekaj na inicjalizację – kamera potrzebuje kilkudziesięciu sekund na uruchomienie.
- Dodaj kamerę w menu rejestratora. W przypadku kamer w pełni kompatybilnych z rejestratorem (ten sam ekosystem) proces jest zwykle automatyczny.
- Sprawdź obraz i ustaw parametry zapisu – rozdzielczość, klatkaż, tryb ciągły lub na zdarzenia.
Warto wiedzieć: Automatyczne wykrywanie i dodawanie kamer działa najpewniej wtedy, gdy kamera i rejestrator pochodzą z tego samego ekosystemu. Przy kamerach innych producentów zwykle trzeba dodać kanał ręcznie i znać adres IP oraz dane logowania kamery.
Kamera tej samej marki a kamera innej firmy
To najczęstsze źródło nieporozumień. Rejestrator z PoE najłatwiej konfiguruje się z kamerami, które obsługują tę samą aplikację i ten sam ekosystem. Wtedy kamera podłączona do portu PoE jest wykrywana i dodawana automatycznie.
Kamery innych firm można podłączyć przez ONVIF, ale wtedy konfiguracja bywa bardziej wymagająca – trzeba ręcznie ustawić adresację IP i dodać kanał. W wielu przypadkach wygodniej jest podłączyć takie kamery przez router lub dodatkowy switch PoE, a nie bezpośrednio do portów rejestratora.
Przykład: kamera WiFi z obsługą PoE
Niektóre kamery łączą kilka trybów pracy – WiFi, Ethernet i PoE. Przykładem jest Kamera IP 5MP WiFi z Sensorem Sony, Humanoid, która obsługuje PoE, ma złącze RJ45, ONVIF i RTSP, a jednocześnie może pracować bezprzewodowo. Taka kamera daje elastyczność: można ją podłączyć kablem do rejestratora PoE albo postawić w miejscu, gdzie kabel jest trudny do poprowadzenia.

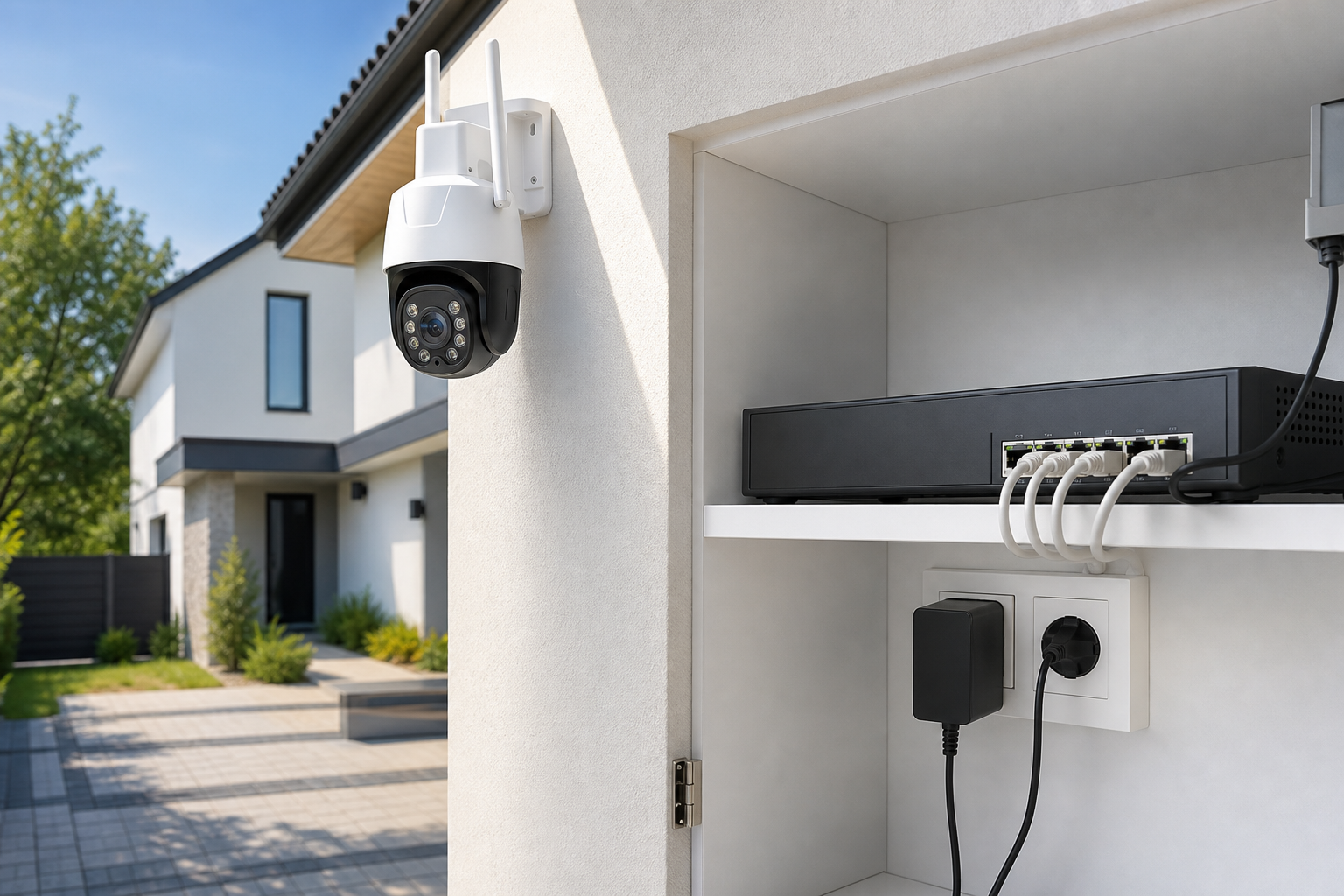

Kiedy potrzebny jest switch PoE
Switch PoE przydaje się w kilku sytuacjach:
- kamer jest więcej niż portów PoE w rejestratorze,
- kamera stoi daleko od rejestratora i łatwiej doprowadzić do niej jeden kabel z switcha,
- chcesz podłączyć kamery innych firm, które nie dogadują się bezpośrednio z portami rejestratora,
- potrzebujesz zasilić kamerę o większym poborze mocy niż oferuje pojedynczy port rejestratora.
Switch PoE wpinamy do sieci (np. do routera lub do portu WAN rejestratora), a kamery – do portów PoE switcha. Rejestrator widzi je wtedy jako kamery sieciowe i dodaje przez ONVIF lub ręcznie.
Kamera bez PoE – co wtedy
Nie każda kamera IP obsługuje PoE. Część modeli zasilana jest wyłącznie napięciem 12 V przez dedykowany zasilacz. W takiej sytuacji masz dwie opcje:
- podłączyć kamerę do sieci kablem Ethernet i zasilić ją osobno zasilaczem 12 V,
- zastosować splitter PoE, który rozdziela zasilanie i transmisję danych – o ile kamera jest przystosowana do takiego rozwiązania.
Warto pamiętać, że zwykły zasilacz DC nie zastąpi switcha PoE ani nie zwiększy zasięgu Ethernet. To dwa różne zadania.
Adresacja IP – najczęstsza przyczyna problemów
Kamery podłączone do portów PoE rejestratora często pracują w wewnętrznej podsieci rejestratora. Kamery innych firm mogą mieć domyślnie inny zakres adresów, co powoduje, że rejestrator ich nie widzi.
Rozwiązania:
- zmień adres IP kamery tak, aby znajdował się w podsieci rejestratora,
- podłącz kamerę najpierw do routera, skonfiguruj, a dopiero potem przenieś do rejestratora,
- użyj switcha PoE i dodaj kamerę przez ONVIF, podając jej adres IP ręcznie.
Kamera obrotowa z zoomem – na co zwrócić uwagę przy PoE
Kamery PTZ z dużym zoomem optycznym i mocnym doświetleniem IR pobierają więcej prądu niż proste kamery stałe. Przykładem jest Kamera IP 20x Zoom z Wykrywaniem i Podążaniem za Ludźmi, Automatyczny Zoom, 80m w Nocy, 5MP – kamera 5MP z 20x zoomem optycznym, doświetleniem do 80 m i zasilaniem PoE lub 12 V. Przy takich urządzeniach warto sprawdzić, czy port PoE rejestratora dostarcza wystarczającą moc, a jeśli nie – zastosować switch PoE o odpowiednim budżecie mocy.
Podsumowanie
Podłączenie kamery IP do rejestratora PoE sprowadza się do trzech kroków: wpięcia kabla Ethernet do portu PoE, dodania kamery w menu rejestratora i sprawdzenia obrazu. Najwięcej problemów pojawia się przy kamerach innych firm – wtedy kluczowa jest poprawna adresacja IP i konfiguracja ONVIF.
Jeżeli kamer jest więcej niż portów PoE albo część z nich nie dogaduje się bezpośrednio z rejestratorem, switch PoE rozwiązuje oba problemy jednocześnie.
FAQ
Czy kamera musi być tej samej marki co rejestrator?
Nie musi, ale konfiguracja jest znacznie prostsza, gdy oba urządzenia pracują w tym samym ekosystemie. Kamery innych firm dodaje się przez ONVIF, zwykle ręcznie.
Czy port PoE rejestratora zasili każdą kamerę?
Nie każdą. Standard 802.3af ma ograniczoną moc. Kamery PTZ z dużym zoomem i mocnym doświetleniem mogą wymagać switcha PoE o wyższym budżecie mocy.
Czy kamerę bez PoE można podłączyć do rejestratora PoE?
Tak, ale trzeba ją zasilić osobno – np. zasilaczem 12 V. Port PoE rejestratora nie zasili kamery, która nie obsługuje PoE.
Ile kamer można podłączyć do rejestratora z 8 portami PoE?
Bezpośrednio do portów PoE – tyle, ile jest portów. Łącznie rejestrator może obsługiwać więcej kamer (np. 16), ale pozostałe trzeba podłączyć przez sieć, np. przez switch PoE lub router.
Czy zasilacz DC zwiększy zasięg PoE?
Nie. Zasilacz DC służy do zasilania urządzenia, a nie do wzmacniania sygnału sieciowego. Do wydłużenia transmisji Ethernet potrzebne są inne rozwiązania, np. extender PoE.
